Hvad er ESD?

Du har måske lagt mærke til det lille gule mærke, der sidder på mange sikkerhedssko. Det er et ESD-mærke. Det fortæller, at skoen er ESD-godkendt. Men hvad betyder det at en sikkerhedssko er ESD-godkendt? Og hvorfor skal den være det? Det skal vi prøve at gøre dig klogere på.

ESD står for ElectroStatic Discharge

Det er det, vi på dansk kalder statisk elektricitet.

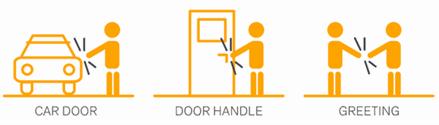

Du oplever statisk elektricitet som små elektriske stød. Du har med stor sandsynlighed prøvet at få sådan et lille stød, når du har rørt ved noget metal efter at have gået hen over et gulvtæppe eller lukket bildøren efter dig.

Statisk elektricitet er også den knitren, du kan opleve, når du trækker en bluse af syntetisk stof over hovedet. Og på en dag med lav luftfugtighed, hvor du rigtig er i stødet, kan du faktisk sende statisk elektricitet videre fra dig selv og over i anden person – en gang imellem endda med en lille gnist!

Hvordan opstår statisk elektricitet?

Statisk elektricitet opstår, når ikke-ledende materialer, som f.eks. skosål og gulv, rører hinanden. Hvor meget statisk elektricitet, der kan samle sig i dig, afhænger af flere ting:

  • Materialerne omkring dig
  • Din påklædning
  • Vejret
  • Indeklimaet

Værst er det om vinteren, når luftfugtigheden er lav og luften meget tør.

Hvor meget statisk elektricitet genererer du?

  10-20% relativ luftfugtighed 65-90% relativ luftfugtighed
Person, der går på et syntetisk tæppe 35.000 Volt 1.500 Volt
Person, der går på vinylgulv 12.000 Volt 250 Volt
Person på en siddende arbejdsplads 6.000 Volt 100 Volt
PVC pose løftet fra en bordplade 20.000 Volt 1.200 Volt
Arbejdsstol med sæde af Polyuretan 18.000 Volt 1.500 Volt



Jo lavere luftfugtighed, jo mere statisk elektricitet genererer du.



Er statisk elektricitet farligt?

I almindelige hverdagssituationer er de små elektriske stød som regel ufarlige og ikke andet end småirriterende.
Men på arbejdspladser, hvor man arbejder med elektroniske komponenter, er de små stød et problem og kan være ødelæggende for komponenterne.

Derfor har man udviklet arbejdssko og tøj, der minimerer statisk elektricitet.

Sådan minimerer du statisk elektricitet

Du minimerer statisk elektricitet ved at bruge f.eks. tøj og sko, hvor man har tilføjet materialer, der er med til at lede den statiske elektricitet væk.

I en sikkerhedssko tilføjer man de ledende materialer til sålen. Man sørger altså for, at der er jordforbindelse gennem indlægssål, sømværn, mellemsål og ydersål. På den måde ledes den statiske elektricitet ud via skoene.

De ledende materialer gør sikkerhedsskoene ESD-godkendte og med dem på, undgår du at overføre ophobet statisk elektricitet til de komponenter, du arbejder med.

Hvorfor beskytte mod ESD?

Elektroniske komponenter er som nævnt meget følsomme over for statisk elektricitet. De bliver påvirket af spændinger, der er langt mindre end dem, vi mærker som de her små stød.

Mennesker mærker først den statiske elektricitet ved 3.000 volt. For at sætte det lidt i perspektiv, så genererer en person, der sidder stille på en stol op til 6.000 volt.
Følsom elektronik kan tage skade allerede ved 100 volt.

ESD-beskyttelse er derfor vigtig for alle virksomheder, der arbejder med elektroniske komponenter. Det gælder også for folk, der arbejder i ESD-kritiske områder (EPA: Electrostatic Discharge Protected Area).

Men faktisk er flere og flere virksomheder, der ikke arbejder inden for elektronikindustrien, begyndt at kræve, at deres ansatte bruger ESD-godkendt arbejdsfodtøj.

ESD-godkendt fodtøj bliver også mere og mere udbredt inden for blandt andet transport, lager, byggeri og håndværk.

Hvad sker der, hvis man ikke beskytter mod ESD?

ESD kan give alvorlige skader på elektroniske komponenter. Skader der kan opstå under produktion, montering, reparation og servicering.

I 10% af tilfældene, hvor elektriske komponenter er udsat for ESD, bliver fejlene opdaget internt. Det kan resultere i tabt tid, nedsat effektivitet og øget produktionsomkostninger.

Men i 90% af tilfældene vil fejlene først dukke op senere. De kan vise sig som nedsat ydeevne, periodiske fejl eller i værste fald et ødelagt produkt.

Der kan altså være alvorlige konsekvenser, hvis man som virksomhed ikke beskytter sig mod ESD. Og det kan i værste fald lede til:

  1. Mistet salg
  2. Utilfredse kunder og negativ omtale
  3. Øgede omkostninger ifm. service og reparationer

Hvad er forskellen på antistatisk og ESD-godkendt fodtøj?

Når du skal vælge sikkerhedssko til dine ansatte eller dig selv, skal du være opmærksom på, at der er forskel på det, der hedder antistatisk fodtøj og ESD-godkendt fodtøj.

Antistatisk fodtøj

Antistatisk fodtøj aflader statisk elektricitet men med en relativt lav ledeevne. Over tid vil statisk elektricitet ophobe sig i kroppen og gemme sig der, til den kan frigives i et stød.

Elektrisk modstand for antistatisk fodtøj:

  • 0,1 MΩ til 1.000 MΩ

Det er langt over normerne for ESD-godkendt fodtøj.

ESD-godkendt fodtøj

Ledeevnen i ESD-godkendt fodtøj er væsentligt højere end i antistatiske fodtøj.
ESD-godkendt fodtøj afleder ophobet statisk elektricitet hele tiden, så der kun ophobes en minimal mængde af statisk elektricitet i brugere af ESD-godkendt fodtøj.

Elektrisk modstand for ESD-godkendt fodtøj:

  • 0,1 MΩ til 100 MΩ = EN 61340-4-3-godkendelse
  • 0,1 MΩ til 35 MΩ = EN 61340-5-1-godkendelse

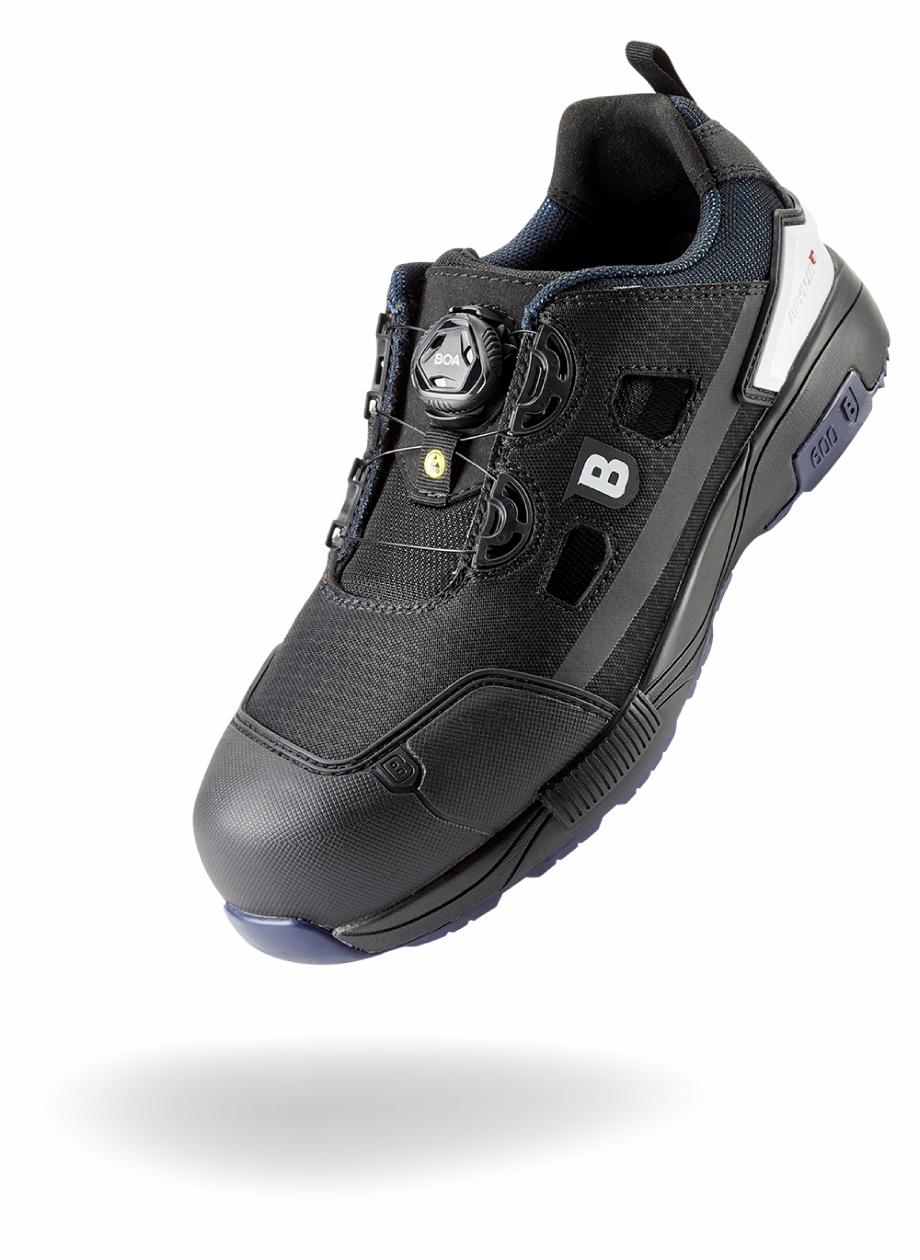

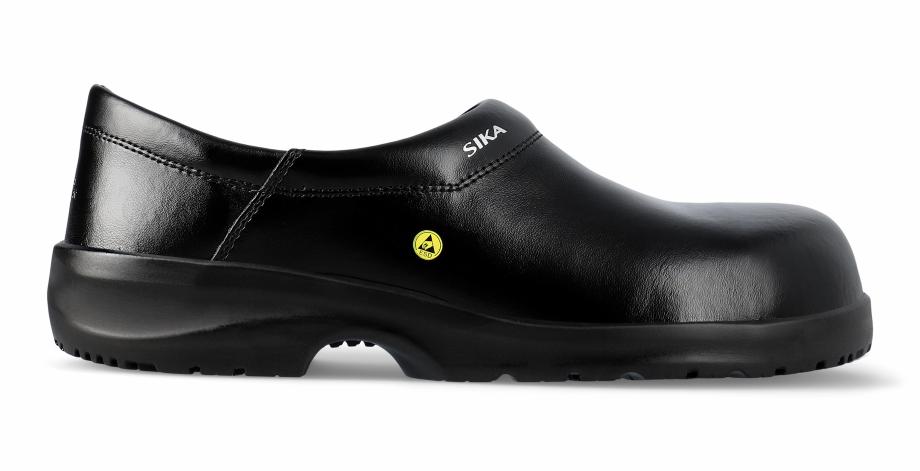

EDS-godkendt fodtøj er altid markeret med det gule ESD-symbol.

ESD-godkendt fodtøj fra Sika Footwear

Hos Sika Footwear tænker vi ESD-godkendelsen ind i vores sko helt fra første skridt i udviklingsfasen, videre ind i produktionsfasen og helt indtil lanceringen af skoen.

Når vi kvalitetssikrer vores fodtøj, tester vi det hos internationale industrivirksomheder. De stiller høje krav til, om fodtøjet lever op til ESD-normerne EN 61340-4-3 og EN 61340-5-1 – også ved lav luftfugtighed.

Vi fokuserer også på ESD-godkendelsen i rådgivningen af vores kunder.

Så uanset dine behov står vi altid klar til at hjælpe dig med at finde de helt rigtige ESD-godkendte sko til dig og din virksomhed.

Vil du vide mere?



Kontakt vores konsulenter for råd og vejledning om det rigtige skovalg til dine behov.
